一、產品簡介
智能型電容投切開關使機械開關的接點準確地在需要的時 刻閉合或斷開。就是要在開關接點 兩端電壓為零的時刻閉合，從而實 現電容器的無涌流投入，在電流為零的時刻斷開，從而實現開 關接點 的無電弧分斷，具有抗干擾、防雷擊和電源缺相的保護功能。也可以 用于電動機制起動控 制和電阻性負載的切換.勿需加裝散熱器。
二、使用條件
海拔高度：不超過 2000m；
環(huán)境溫度：-20℃ ~ +60℃ ;
相對濕度：+40℃.時不超過 90% ;
工作電壓范圍: 三相交流 380V ±20%。
三、主要參數
技術參數
1.1 額定工作電壓: 380AC 50Hz
1.2 額定工作電流 60A 80A
1.3 額定控制電壓: 12VDC
技術要求
控制功能
2.1 控制功能
2.1.1 開關動作:零電壓時合閘,零電流時分閘.
2.1.2 自動搜索最佳投入點,響應迅速.
2.1.3 響應時間:短
保護功能
3.1 電源電壓缺相或者負載缺相時封鎖輸出.
3.2 使用條件
3.2.1 海拔不超過 2000m
3.2.2 環(huán)境溫度:-20℃~+60℃ .
3.2.3 相對濕度：+40℃.時不超過 90%
3.2.4 工作電壓范圍:三相交流 380 ± 15%
四、復合開關外形尺寸及接線圖

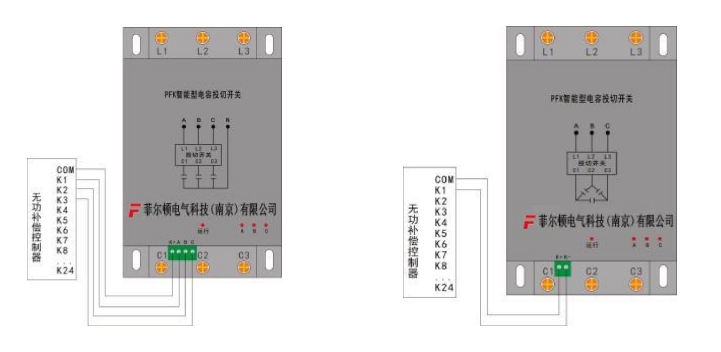

接線圖
注意事項：
1、交流輸入,輸出嚴禁接反.
2、控制電壓輸入極性 K+和 Ka 要連接無誤.
K+接控制器的公共端(+ 12VDC)
Ka 接控制器的輸出端(1-12 端之一)
如是 Y 型 Kb 、Kc 接法見無功補償控制器接線圖
3、運輸時,本復合開關在遇強烈震動時可能會導致磁保持繼電器出現接通現象, 但在通電時,本開關 會自動復位并恢復正常狀態(tài),無需人工復位.

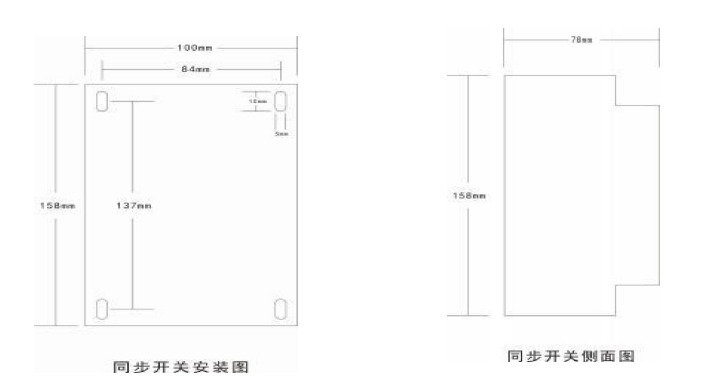

安裝尺寸：
